首頁 同步帶輪選型手冊

同步帶輪選型依據

經常會有朋友問到:“我的自動化設備上要用到你們益誦達的同步帶輪,可是有那么多型號與規格,我該怎么根據什么來選擇呢,或者應該提供哪些數據給你們,做為選型依據。”

我相信很多人也有相同的困惑, 故在此我們詳細解說一下:一般情況下, 我們根據以下依據進行選型:功率、轉速、傳動比、軸徑、中心距、安裝空間、拉力


1、功率

驅動同步帶輪的電機功率,所以在采購同步帶輪之前,先要確定負載的功率是多大的,確定好后即可參考下圖來選型。

梯形齒同步輪選型圖

同步輪選型圖

同步輪選型

2、轉速


轉速一般是指兩個輪中間比較小的那個,如果一樣的大小就隨意指定一個即可,同樣參考上圖來進行選擇。



3、傳動比(減速比)

這個相信很多人都能理解, 如果要達到減速的效果就要采用主動輪與從動輪分別為一大一小來設計,如果不需要減速,就可以使用兩個一樣大小的同步輪。大輪小輪可根據傳動比來分別計算他們的尺寸。比如說一個小輪的外徑為30mm,如果要達到1:2的傳動比,那么大輪就要做到60mm的外徑了。

同步帶輪傳動比


4、軸徑

即安裝同步輪的軸的大小,這個決定了同步輪內孔的大小,而且軸是圓形的還是D形的或者是其它的,就決定了帶輪的內孔形狀。

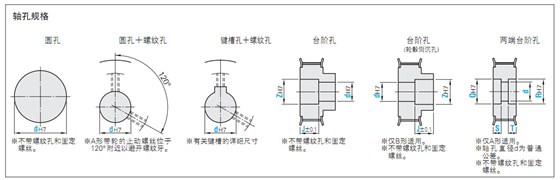

軸孔規格

軸孔規格選擇


5、安裝空間

有的朋友設備上安裝同步帶輪的位置會有限制,比如有客戶要求最大外徑不能超過100mm,最大寬度不能超過30mm,等等。如果有這些限制的話也一定要記得告知我們,以免安裝時發現太大或者太小裝不上去,給您千萬不必要的麻煩。

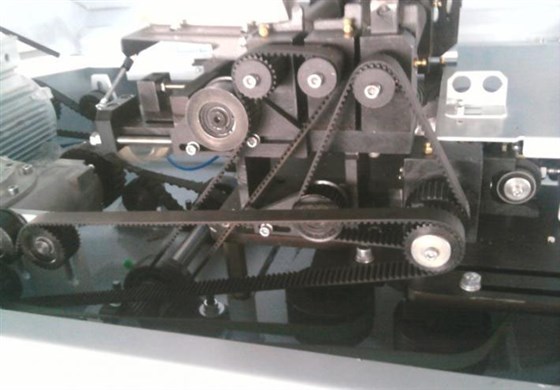

同步帶輪應用示圖


6、中心距

就是兩個同步輪內孔正中心距離,通過確定中心距與兩個同步輪來計算出同步帶長度。

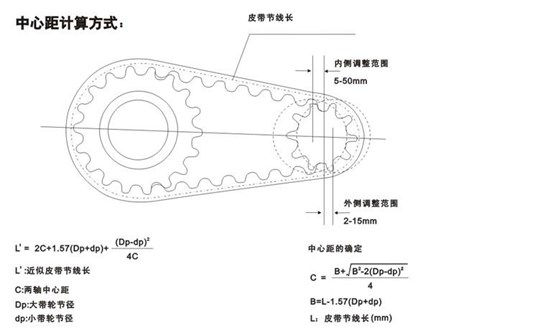

中心距計算

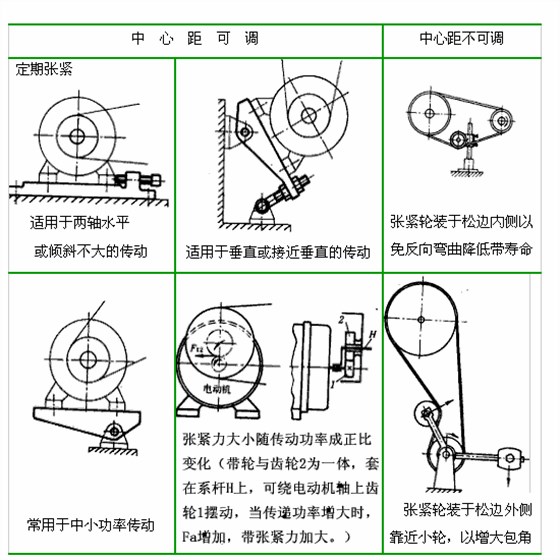

同步輪張緊安置


7、拉力

拉力大小決定了同步帶的寬度,寬度越大,抗拉力就越強,選擇合理的同步帶寬度可以大大延長同步帶的使用壽命。所以根據以下表的技術參數來選擇合適的同步帶也是很有必要的。

同步帶的受力

同步帶技術參數
