如何來確定同步帶輪選型的呢?
同步帶輪的齒形類型和節距等嚙合參數與同步帶的相同,(具體可以參閱: 圓弧齒同步帶 或 梯形齒同步帶) 需求斷定的只是齒數(或直徑)和結構等。
同步帶輪的齒數(或直徑)一般是先斷定小輪的齒數,再按傳動比來定大輪齒數。為了確保同步帶的應有壽數,小同步帶輪的直徑要大于表中的答應最小曲折直徑(具體見網頁同步帶最小答應曲折直徑),再折算成同步帶輪最小齒數。只需結構和本錢答應,從同步帶的壽數考慮,小輪的齒數比答應的最小齒數稍多些為好。小輪的齒數斷定后,依據傳動比就可斷定大輪的齒數了。再依據結構斷定兩帶輪的中心距,按同步帶的節距計算出節線長度或總齒數。至此,傳動參數就悉數斷定完了。

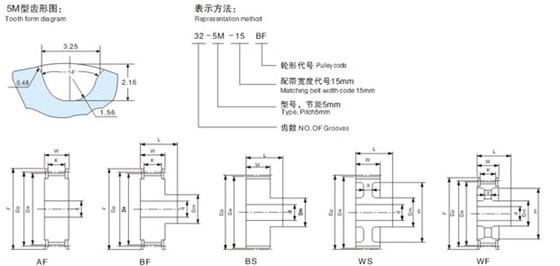

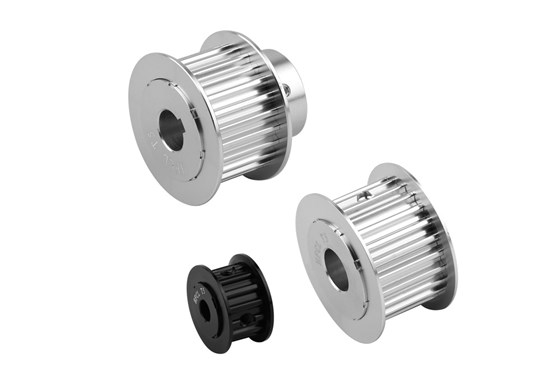

同步帶輪的結構有很多種,從形狀上可分為無凸緣B型的(分只有兩頭帶擋片的輪齒部分BF 和 無擋片的齒輪部分BS)和有凸緣的A型,即除了有兩頭帶擋片的輪齒部格外還有一段圓柱凸緣(分有擋片的AF型 和無擋片的AS型)。具體請參閱 產品中心的帶輪頁面
從與軸聯合的方法看,同步帶輪與軸銜接方法可分三種:即螺釘、鍵和漲套(即所謂的免鍵聯合)。螺釘銜接簡略,易裝卸,但軸輪同心度差,且軸上要加工出對應的扁方或窩;鍵聯合的好壞不言而喻;漲套聯合功能雖好,但本錢高。
